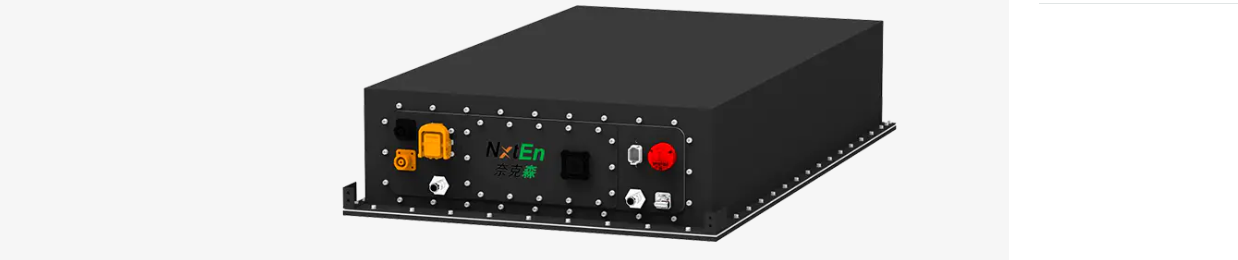

Mikä on nestejäähdytteinen akkuenergian varastointipaketti?

Nykypäivän nopeasti kehittyvissä globaaleissa uusissa energia- ja energian varastointitekniikoissa akkuenergian varastointijärjestelmistä on vähitellen tulossa keskeinen osa energiarakenteen muutosta.

Monien energian varastointitekniikoiden joukossa nestejäähdytteisistä akkujen energian varastointipaketeista on tulossa yleisin valinta suuriin energian varastointilaitoksiin, teollisiin energian varastointijärjestelmiin ja korkean suorituskyvyn sovelluksiin niiden korkean turvallisuuden, korkean vakauden ja pitkän käyttöiän ansiosta. Joten mikä on nestejäähdytteinen akkuenergian varastointipaketti? Mitkä ovat sen edut verrattuna perinteisiin ilmajäähdytteisiin energian varastointimenetelmiin? Miten se toimii? Tämä artikkeli tarjoaa kattavan johdannon nestejäähdytteisiin akkujen energian varastointipakkauksiin.

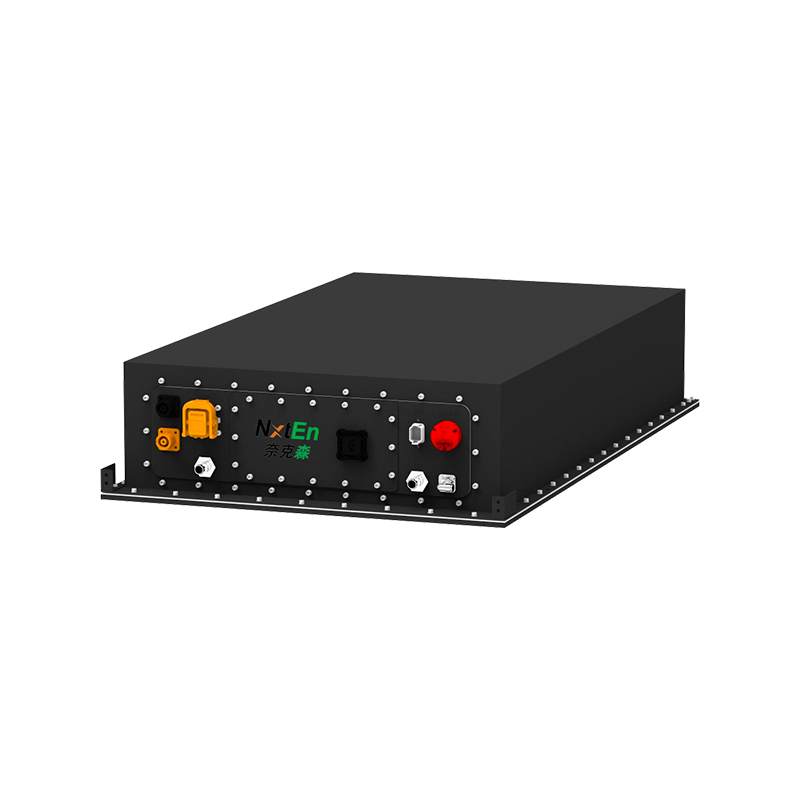

1. Peruskäsitteet Nestejäähdytteiset akkuenergian säilytyspaketit

Nestejäähdytteinen akkuenergian varastointiyksikkö on energian varastointilaite, joka käyttää nestejäähdytystekniikkaa akun lämpötilan säätelyyn. Se käyttää litiumparistoja (kuten litiumrautafosfaattiakkuja) ydinenergiayksikkönä, joka integroi ja pakkaa useita akkumoduuleja. Kierrättävä jäähdytysneste virtaa putkistojen läpi poistaen tasaisesti lämpöä akusta, mikä pitää akun toiminnan vakaalla ja turvallisella lämpötila-alueella.

Suuret energiavarastojärjestelmät tuottavat merkittävää lämpöä latauksen ja purkamisen aikana. Liiallinen lämpötila voi nopeuttaa akun kulumista, heikentää tehokkuutta ja jopa aiheuttaa turvallisuusriskejä. Nestejäähdytysjärjestelmät tehokkaan lämmönvaihdon ansiosta pitävät akun optimaalisella käyttölämpötila-alueellaan, mikä johtaa turvallisempaan, pidempään ja tehokkaampaan toimintaan.

Nestejäähdytteinen energiavarastopaketti koostuu tyypillisesti neljästä pääosasta:
Akkumoduuli: Koostuu useista sarjaan ja rinnakkain kytketyistä kennoista, tämä on varastointipaketin energiaydin.
Jäähdytyslevy/putki: Jäähdytysneste kiertää jäähdytyslevyn sisällä siirtäen lämpöä akusta lämmönjohtavuuden kautta.
Lämmönhallintajärjestelmä: Sisältää jäähdytysnestepumpun, lämmönvaihtimen, venttiilit ja lämpötila-anturit, jotka vastaavat nesteen kierrätyksestä ja lämpötilan ja virtauksen ohjaamisesta.
Akun hallintajärjestelmä (BMS): Valvoo akun jännitettä, virtaa ja lämpötilaa reaaliajassa ja toimii yhdessä lämmönhallintajärjestelmän kanssa varmistaakseen koko järjestelmän turvallisen toiminnan.
Nämä rakenteet toimivat tiiviisti yhdessä muodostaen vakaan ja tehokkaan lämpötilansäätöjärjestelmän.

Nestejäähdytteisten energiavarastojen toimintaperiaate
Nestejäähdytysjärjestelmän ydin on "nestekierron lämmönhallinta". Sen työnkulku on seuraava:
（1）Akku tuottaa lämpöä käytön aikana;
(2) Nestejäähdytyslevy on kiinnitetty akkumoduuliin ja johtaa lämpöä jäähdytysnesteeseen metallin lämpöä johtavan materiaalin läpi;
(3) Jäähdytysneste virtaa pumpun käyttövoiman alla kuljettaen lämpöä lämmönvaihtimeen;
(4) Lämmönvaihdin haihduttaa lämmön (vaihtamalla sen ilman tai jäähdytysjärjestelmän kanssa);
（5）Jäähtynyt neste palaa nestejäähdytyslevylle aloittaen uuden syklin.

Tämän jatkuvan syklin avulla akun lämpötilaa säädetään tarkasti ihanteellisella alueella, tyypillisesti 20 ℃–35 ℃.

2. Nestejäähdytteisen akkuenergian varastointipaketin edut ja ominaisuudet

(1) Tarkka ja yhtenäinen lämpötilan säätö
Verrattuna ilmajäähdytteisiin järjestelmiin, joissa on suuret lämpötilaerot ja epätasainen lämmönpoisto, nestejäähdytys voi hallita akun lämpötilaeroa 3 ℃:n sisällä, mikä vähentää merkittävästi lämmön karkaamisen riskiä.

(2) Parempi akun käyttöikä ja suorituskyky
Vakaa lämpötila hidastaa tehokkaasti akun ikääntymistä ja lisää akun käyttöikää 20–40 % ja parantaa samalla lataus- ja purkaustehokkuutta.

(3) Merkittävästi parantunut turvallisuus
Nestejäähdytysjärjestelmät voivat nopeasti haihduttaa lämpöä, kun akun lämpötila on epänormaali, ja samanaikaisesti toimia yhdessä BMS:n kanssa suojana, mikä tekee siitä sopivan suuriin energian varastointiprojekteihin.

(4) Tuki korkean energiatiheyden ja suuren mittakaavan sovelluksille
Nestejäähdytyksellä on vahvat lämmönpoistoominaisuudet, mikä tukee tehokkaampien ja laajempien energian varastointijärjestelmien toimintaa, joten se soveltuu erityisen hyvin teolliseen ja kaupalliseen energian varastointiin, verkkohuippujen parranajoon ja aurinkosähkön ja energian varastoinnin integraatioskenaarioihin.

Nestejäähdytteisten energiavarastojen käyttöalueet
Nestejäähdytystekniikka tunkeutuu nopeasti erilaisiin energian varastointiskenaarioihin, mukaan lukien:
Laajamittainen verkon puoleiset energiavarastovoimalaitokset (taajuuden säätö, huippujen parranajo ja laakson täyttö)
Kaupalliset ja teolliset energian varastointijärjestelmät (vähentävät sähkökustannuksia ja parantavat virransyötön vakautta)
Integroidut aurinkosähkö- ja tuulienergian varastointijärjestelmät
Varavirtaa datakeskuksille ja tietoliikenteen tukiasemille
Sähköajoneuvojen akkujen vaihto- ja latausasemat.
Sen vakaus ja korkea turvallisuus tekevät siitä tärkeän osan digitaalista ja älykästä energian tulevaisuutta.

Nestejäähdytteiset akkuenergian varastointipaketit ovat energiaa varastoivia tuotteita, jotka hyödyntävät nestekiertoa lämmön hajauttamiseen, mikä takaa tehokkaan, turvallisen ja vakaan toiminnan. Korkean turvallisuuden, pitkän käyttöiän ja korkean suorituskyvyn ansiosta siitä on tulossa yksi tärkeimmistä energian varastointiratkaisuista uudella energiateollisuudella.

3. Miksi yhä useammat valmistajat valitsevat nestejäähdytteisiä energian varastointiratkaisuja?

Uuden energiateollisuuden nopean kasvun ja energian varastointisovellusskenaarioiden jatkuvan laajentumisen myötä akkujen turvallisuudesta, järjestelmän tehokkuudesta ja käyttöiästä on vähitellen tullut alan keskeisiä huolenaiheita. Perinteiset ilmajäähdytteiset energian varastointiratkaisut eivät voi enää täyttää korkeampia suorituskykyvaatimuksia erityisesti suuritehoisissa ja korkean energiatiheyden sovelluksissa, kuten suurissa energian varastointivoimaloissa, teollisissa ja kaupallisissa energian varastoinnissa sekä aurinkosähkön ja energian varastoinnin integroinnissa. Tämän seurauksena nestejäähdytteiset energian varastointiratkaisut ovat nopeasti ilmaantuneet ja niistä on tullut monien energian varastointilaitteiden valmistajien valtavirtavaihtoehto. Joten miksi yhä useammat valmistajat valitsevat nestejäähdytteisiä energian varastointiratkaisuja? Mitkä ovat alan logiikka ja teknologiatekijät tämän takana?

(1) Lämmönhallinnan kriittisyys määrää energian varastointijärjestelmän turvallisuuden ylärajan
Energian varastointivoimaloissa yleisimmin käytetyt akut ovat litiumrautafosfaattiakut ja kolmiosaiset litiumakut. Nämä kaksi akkutyyppiä tuottavat jatkuvasti lämpöä latauksen ja purkamisen aikana. Jos lämpöä ei voida haihduttaa ajoissa, se johtaa:
Akun lämpötilan jatkuva nousu
Lisääntynyt sisäinen vastus
Epätasapaino kemiallisissa reaktioissa
Lyhentynyt akun käyttöikä
Kaikkein vaarallisin se voi aiheuttaa lämpökarkaamisen tai jopa turvallisuusonnettomuuden.

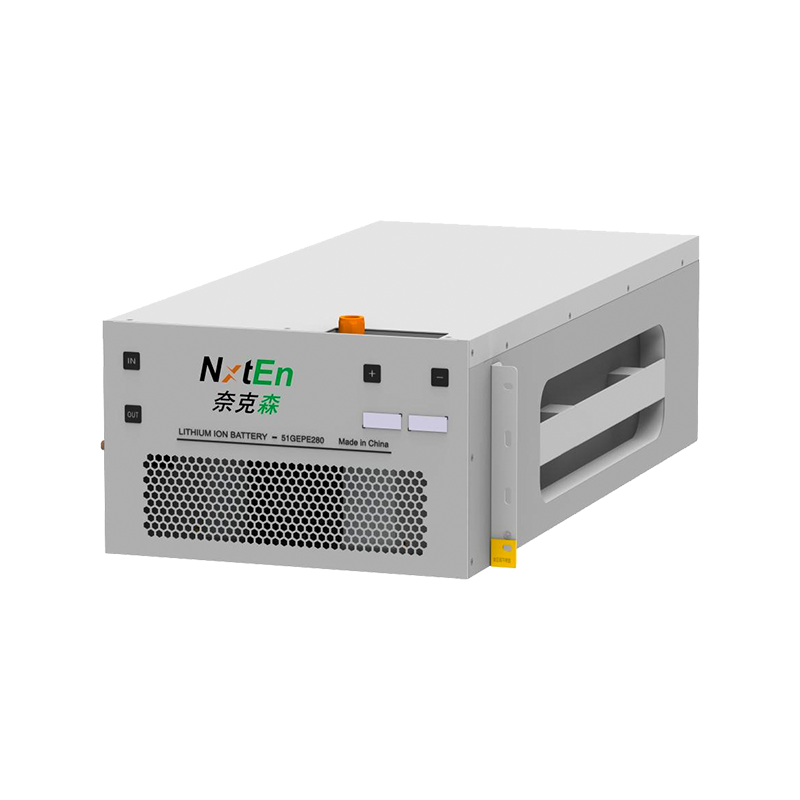

Ilmajäähdytyksen jäähdytys perustuu ilmavirtaukseen, mutta ilman lämmönjohtavuus on erittäin alhainen ja lämmönpoistokyky on rajallinen, erityisesti energian varastointiosastoissa, joissa on tiiviisti pinottuja akkuja, joissa lämpö ei pääse helposti pois. Kun järjestelmä skaalautuu megawattitasolle, lämmönhallinnan paine moninkertaistuu.

Sitä vastoin nestejäähdytys käyttää jäähdytysnestettä suoraan kosketukseen akkumoduuleiden kanssa lämmönsiirtoa varten, ja lämmön hajoamisnopeus on kymmeniä kertoja nopeampi kuin ilma. Siksi yhä useammat valmistajat ymmärtävät, että lämmönhallinnasta on tullut energian varastointijärjestelmien elinehto ja nestejäähdytys on tehokkaampi ja luotettavampi ratkaisu.

(2) Nestejäähdytys tekee laajamittaisista energian varastointijärjestelmistä turvallisempia
Energian varastointiteollisuus laajenee nopeasti ja suuret voimalaitokset liitetään usein verkkoon, mikä asettaa korkeampia turvallisuusvaatimuksia. Ilmajäähdytteisillä järjestelmillä on huonot lämpötilan tasausominaisuudet, mikä usein johtaa suuriin lämpötilaeroihin moduulien välillä ja paikalliseen ylikuumenemiseen. Suuren kapasiteetin energian varastoinnissa tämä on mahdollinen turvallisuusriski.
Nestejäähdytystekniikka tarjoaa seuraavat edut:
Pienempi lämpötilaero: Nestejäähdytys voi hallita kennon lämpötilaeroa vakaasti 3 ℃:n sisällä, mikä on paljon parempi kuin ilmajäähdytteisten järjestelmien 8–15 ℃ lämpötilaero. Korkeampi lämpötilan tasaisuus johtaa tasaisempaan akun kulumiseen ja parempaan turvallisuuteen.
Nopeampi lämpötilan säätövaste: Kun akun lämpötila nousee epänormaalisti, nestejäähdytys voi nopeasti poistaa lämmön, mikä estää paikallisen ylikuumenemisen kertymisen.
Tukee koko elinkaaren turvavalvontaa: Nestejäähdytysjärjestelmä on yhdistetty BMS:ään (Battery Management System), jotta saavutetaan: reaaliaikainen lämpötilan valvonta, jäähdytysnesteen virtauksen automaattinen säätö ja varhainen vikavaroitus. Nämä ovat kaikki tarkkoja lämpötilansäätöominaisuuksia, joita ilmajäähdytteisillä järjestelmillä ei voida saavuttaa.

Siksi nestejäähdytysratkaisusta, jolla on korkeampi turvallisuus ja parempi lämpötilan tasaisuus, on luonnollisesti tullut suosituin valinta suuriin energian varastointiprojekteihin.

(3) Parempi akun käyttöikä ja pienemmät energian varastoinnin elinkaarikustannukset
Akkukustannusten osuus energian varastointijärjestelmän kokonaiskustannuksista on yli 50 %, ja käyttöikä määrää suoraan järjestelmän taloudellisen kannattavuuden.

Ilmajäähdytteisten ratkaisujen ongelmat: Suuret lämpötilaerot johtavat epäjohdonmukaiseen solun hajoamiseen, mikä johtaa korkeampiin ylläpito- ja vaihtokustannuksiin. Nestejäähdytyksen edut: Korkean lämpötilan tasaisuus, mikä tekee kunkin kennon hajoamisnopeudesta tasaisemman, pidentää akun käyttöikää 20–40%. Vähentää akkumoduulin ennenaikaista vikaa, mikä vähentää huoltovaikeutta ja taajuutta.

Kun energian varastointijärjestelmien mittakaava saavuttaa MWh- tai GWh-tason, on pidentyneen käyttöiän tuoma kustannusetu huomattava. Tästä syystä valmistajat ovat halukkaampia käyttämään nestejäähdytystekniikkaa, jolla on pidempi käyttöikä ja pienemmät kustannukset.

(4) Nestejäähdytys soveltuu paremmin korkean energiatiheyden ja suuritehoisiin energian varastointijärjestelmiin
Energian varastoinnin kysynnän kasvun myötä erilaiset energian varastointilaitteet ovat kehittymässä kohti "pienempää kokoa ja suurempaa kapasiteettia".
Tämän suuntauksen mukaisesti ilmajäähdytteiset järjestelmät osoittavat vähitellen puutteensa:
Monimutkainen ilmakanavarakenne
Vaikeus peittää kompakteja tiloja ilmavirralla
Riittämätön lämmönpoisto suuren tehon latauksen ja purkamisen aikana
Nestejäähdytysjärjestelmät sopivat täydellisesti tähän kehityssuuntaan.
Nestejäähdytyksellä on useita etuja: Tehokas lämmönvaihto, pieni jalanjälki, tuki suuremmalle tehotiheydelle ja soveltuvuus suuritehoisiin ja suurivirtaisiin skenaarioihin.

Siksi nestejäähdytys on edullisempi sovelluksissa, kuten konttienergian varastointi, telineeseen asennettu energian varastointi, voimalaitosten energian varastointi ja energian varastointi sähköajoneuvojen akkujen vaihtoasemille ja latausasemille. Valmistajat valitsevat nestejäähdytysratkaisuja suurelta osin vastaamaan kehitystrendiä "suuri teho, suuri tiheys ja korkea integraatio" energian varastointijärjestelmissä.

(5) Nestejäähdytysjärjestelmät ovat älykkäämpiä ja sopivat tulevaan energian varastointikehitykseen
Energian varastointiala on siirtymässä kohti älykkyyttä ja digitalisaatiota, ja nestejäähdytysjärjestelmät sopivat saumattomasti tähän trendiin.
Lämpötila-anturien, virtausanturien, paineanturien ja algoritmimallien lisääminen nestejäähdytysratkaisuihin mahdollistaa järjestelmän automaattisen jäähdytysnopeuden säätelyn, lämpötilan muutosten älykkään ennustamisen, energiankulutuksen optimoinnin sekä etävalvonnan ja -diagnoosin.

Tekoälyn, akun kunnonhallinnan (BHM) ja big data-alustojen avulla nestejäähdytysjärjestelmät voivat saavuttaa: Varhaisen vikavaroituksen, optimaalisen lämpötilavyöhykkeen automaattisen säädön, käyttöikäkäyrän laskennan ja optimaaliset käyttökustannukset. Sitä vastoin ilmajäähdytteisillä ratkaisuilla on vaikeuksia saavuttaa tällainen hienostunut älykäs hallinta; siksi älykkyyden suuntaus nopeuttaa nestejäähdytysratkaisujen yleistymistä.

(6) Nestejäähdytysjärjestelmien kustannukset laskevat nopeasti, mikä pienentää teollisuuden pääsyn estettä
Alkuaikoina nestejäähdytysratkaisut olivat todellakin kalliimpia ja rakenteellisesti monimutkaisempia, joten ilmajäähdytyksestä tuli valtavirta. Teknologisen kypsyyden ja toimitusketjun skaalautuessa nestejäähdytysjärjestelmien kustannukset ovat kuitenkin laskeneet merkittävästi:
Nestejäähdytyslevyjen standardoitu tuotanto
Jäähdytysnesteen kiertojärjestelmien modulointi
Ohjausjärjestelmien integrointi lisääntyy
Energian varastointiteollisuuden kysynnän nopean kasvun tuomia mittakaavaetuja

Tällä hetkellä kustannusero nestejäähdytyksen ja ilmajäähdytyksen välillä on kaventunut huomattavasti, kun taas suorituskyvyn edut tulevat yhä selvemmiksi.

Valmistajien valintalogiikka on tullut selväksi: Pieni kustannusten nousu tuottaa merkittävästi paremman turvallisuuden ja käyttöiän tuoton, joten se on erittäin kannattava valinta.

4. Miten nestejäähdytteisellä akulla saavutetaan sekä korkea hyötysuhde että turvallisuus?

Nykypäivän nopeasti kehittyvässä energian varastoinnissa ja uudessa energiateollisuudessa akkujärjestelmien turvallisuus ja tehokkuus ovat nousseet alan painopisteeksi. Olipa kyseessä suuret verkon puoleiset energian varastointivoimalaitokset, teolliset ja kaupalliset energian varastointijärjestelmät tai sähköajoneuvojen lataus- ja vaihtoasemat ja ulkona olevat energialaitteet, vakaa, tehokas ja luotettava akkupaketti on välttämätön. Nestejäähdytteiset akut ovat nopeasti ilmaantuneet tässä yhteydessä, ja niistä on tullut valtavirran energian varastointilämpötilan säätöratkaisu. Joten, miten nestejäähdytteinen akku saavuttaa sekä korkean hyötysuhteen että turvallisuuden?

(1) Nestejäähdytteisen akun ydinarvo: Lämpötilan säätö määrittää suorituskyvyn ja turvallisuuden
Akut tuottavat suuren määrän lämpöä latauksen ja purkamisen aikana. Jos tätä lämpöä ei voida haihduttaa ajoissa, se ei ainoastaan ​​vähennä tehokkuutta, vaan voi myös aiheuttaa turvallisuusriskejä. Alan tiedot osoittavat, että yli 80 % akkuvioista liittyy lämpötilan nousuun, kun taas perinteiset ilmajäähdytteiset järjestelmät eivät pysty täyttämään korkean energiatiheyden sovellusten lämmönpoistovaatimuksia ilman heikon lämmönjohtavuuden vuoksi.

Nestejäähdytteiset akut poistavat lämmön suoraan akusta kiertävän jäähdytysnesteen kautta, mikä tarjoaa kymmeniä kertoja vahvemman lämmönvaihtokyvyn kuin ilmajäähdytteiset järjestelmät, mikä ylläpitää vakaan ja tasapainoisen akun käyttölämpötilan. Tämä lämpötilansäätöominaisuus on perusta "korkean hyötysuhteen turvallisuuden" saavuttamiselle.

(2) Kuinka nestejäähdytteinen akku saavuttaa tehokkaan lämmönpoiston?
Nestejäähdytysjärjestelmän suunnitteluperiaate voidaan tiivistää neljään sanaan: nopea lämmönsiirto. Sen ydinrakenne sisältää:

Nestejäähdytyslevy läheisessä kosketuksessa akkumoduuliin: Nestejäähdytyslevyn jäähdytyskanavat ovat lähellä akkua ja imevät nopeasti lämpöä metallimateriaalin korkean lämmönjohtavuuden kautta.

Jäähdytysnesteen kierto poistaa lämpöä: Kiertopumppu ohjaa jäähdytysnesteen virtausta siirtäen lämpöä akusta lämmönvaihtimeen.

Lämmönvaihtimen tehokas lämmönpoisto: Lämmönvaihdin siirtää lämpöä edelleen ilman tai nesteen kautta, jolloin jäähdytysneste voi jäähtyä uudelleen.

Älykäs lämpötilansäätöjärjestelmä: Lämpötila-anturit ja ohjausjärjestelmä valvovat akun lämpötilaa reaaliajassa ja säätävät automaattisesti jäähdytysnesteen virtausnopeutta ja nopeutta. Tämän suljetun silmukan "lämmön absorptio → lämmönsiirto → lämmönpoisto → kierto" ansiosta nestejäähdytysjärjestelmä varmistaa, että akku toimii aina optimaalisella lämpötila-alueella (tyypillisesti 20–35 ℃), mikä takaa vakaan ja luotettavan suorituskyvyn.

(3) Kuinka nestejäähdytystekniikka parantaa akun tehokkuutta?
Tehokkuuden parantaminen näkyy pääasiassa kolmessa suhteessa:
Parannettu lämpötilan vakaus parantaa lataus- ja purkaustehokkuutta. Akun kemiallinen reaktionopeus on suoraan verrannollinen lämpötilaan. Liiallinen lämpötila johtaa liian nopeisiin reaktioihin ja lisääntyneeseen sisäiseen vastukseen, kun taas liian alhaiset lämpötilat heikentävät purkaustehoa. Nestejäähdytysjärjestelmä pitää akun optimaalisella suorituskykyalueellaan, mikä mahdollistaa tehokkaamman energian muuntamisen.

Nopea jäähdytys välttää tehorajoitukset. Suuritehoisissa sovelluksissa (kuten huippupurkaus ja nopea lataus) lämmön kerääntyminen rajoittaa akun tehoa. Nestejäähdytysjärjestelmä voi nopeasti haihduttaa lämpöä, jolloin akku voi ylläpitää korkeaa tehoa jatkuvasti.

Pieni lämpötilaero parantaa järjestelmän yhtenäisyyttä. Nestejäähdytysjärjestelmä pystyy säätelemään kennojen välistä lämpötilaeroa 3 ℃:n tarkkuudella, huomattavasti paremmin kuin ilmajäähdytyksen 8–15 ℃. Parempi johdonmukaisuus johtaa korkeampaan kokonaistehokkuuteen ja tasaisempaan hajoamiseen.

Yhteenvetona voidaan todeta, että nestejäähdytteiset akut pitävät akun optimaalisessa kunnossa, mikä lisää energian käyttöä ja vakaampaa suorituskykyä.

(4) Miten nestejäähdytteiset akut parantavat turvallisuutta?
Ilmajäähdytteisiin ratkaisuihin verrattuna nestejäähdytteisillä ratkaisuilla on merkittäviä turvallisuusetuja. Keskeisiä syitä ovat:

Tarkempi lämpötilan säätö, mikä vähentää lämmön karkaamisen riskiä.
Lämmön karkaaminen johtuu usein paikallisista korkeista lämpötiloista, kun taas nestejäähdytteiset järjestelmät voivat nopeasti poistaa paikallisen lämmön, mikä estää lämpötilan nousun.

Kattava lämpötilan valvontajärjestelmä.
Nestejäähdytteisiä järjestelmiä ovat tyypillisesti:
Monipistelämpötila-anturit
Jäähdytysnesteen lämpötilan valvonta
Virtauksen ja paineen valvonta
Syvä integrointi BMS:n kanssa.
Niiden avulla järjestelmä voi varoittaa varhaisessa lämpötilassa tapahtuvista poikkeavuuksista, mikä mahdollistaa ennaltaehkäisevien toimenpiteiden toteuttamisen ennen kuin vika ilmenee.

5. Kuinka ylläpitää nestejäähdytteistä akkuenergian varastointijärjestelmää?

Nestejäähdytteisistä akkujen energian varastointijärjestelmistä, joilla on tehokas, vakaa ja turvallinen lämpötilansäätö, on tullut valtavirtateknologia suurissa energian varastointiprojekteissa, teollisissa ja kaupallisissa energian varastoinnissa, verkkopuolen energian varastoinnissa ja integroiduissa aurinkosähköenergian varastointijärjestelmissä. Jopa nestejäähdytteisten järjestelmien erinomaisesta lämmönpoistokyvystä huolimatta päivittäinen huolto on edelleen ratkaisevan tärkeää. Hyvä huolto ei ainoastaan ​​takaa järjestelmän pitkäaikaista vakaata toimintaa, vaan myös pidentää akun käyttöikää, alentaa käyttö- ja ylläpitokustannuksia sekä nostaa energiavarastojen kokonaisarvoa. Joten kuinka ylläpitää oikein nestejäähdytteistä akkuenergian varastointijärjestelmää?

(1) Päivittäinen valvonta: Järjestelmän pitäminen hallittavassa tilassa
Nestejäähdytteisen energiavaraston ydin on lämpötilan säätöjärjestelmä, joten on välttämätöntä ylläpitää järjestelmän tärkeimpien parametrien reaaliaikaista seurantaa. Tämä sisältää pääasiassa:
Lämpötilan valvonta
Tarkista akkumoduulin lämpötila säännöllisesti
Varmista, että kennon lämpötilaero pysyy sallitulla alueella (yleensä ≤ 3–5 °C)
Tarkista, onko paikallista kuumennusta tai epätavallisia kuumia pisteitä
Lämpötilan vakaus liittyy suoraan akun käyttöikään ja turvallisuuteen, ja sen pitäisi olla tärkein päivittäinen tarkastuskohde.

Jäähdytysnesteen lämpötila, paine ja virtausnopeus
Onko jäähdytysnesteen syöttöpiirin lämpötilaero normaali?
Onko virtausnopeus vakaa?
Onko epänormaalia paineen vaihtelua? Riittämätön virtaus tai matala paine voi olla merkki putken tukkeutumisesta, vuodosta tai pumpun viasta.

Järjestelmän hälytystiedot
Tarkista säännöllisesti BMS-, EMS- ja nestejäähdytysohjaimen hälytykset
Käsittele nopeasti epänormaalit lämpötilat, virtaushälytykset ja anturivirheet
Varhainen havaitseminen ja käsittely ohjelmistovalvonnan avulla on tehokkain ylläpitomenetelmä.

(2) Nestejäähdytysjärjestelmän huolto: Tärkeimmät vaiheet jäähdytystehon varmistamiseksi
Nestejäähdytteisten energian varastointijärjestelmien ylläpito keskittyy seuraaviin näkökohtiin:
Jäähdytysnesteen huolto ja vaihto
Jäähdytysnesteen pitkäaikainen käyttö voi johtaa hajoamiseen, saastumiseen ja pitoisuuden muutoksiin. Siksi on välttämätöntä:
Tarkista jäähdytysnesteen määrä säännöllisesti
Varmista, että jäähdytysnesteen pitoisuus ja suhde vastaavat vaatimuksia
Vaihda jäähdytysneste valmistajan suositusten mukaan (yleensä 1-2 vuoden välein)
Ei-yhteensopivien nesteiden käyttö vaikuttaa lämmönvaihdon tehokkuuteen ja saattaa jopa syövyttää putkia.

Tarkista, onko nestejäähdytysjärjestelmässä vuotoja. Nestejäähdytysjärjestelmän vuodot voivat johtaa: jäähdytystehokkuuden heikkenemiseen; Pumpun joutokäynti ja mahdollinen oikosulkuriski. Säännölliset tarkastukset vaaditaan seuraavien ongelmien ratkaisemiseksi: Löysät liitokset; Ikääntyvien putkien halkeamia; Jäähdytysnesteen vuoto.

(3) Nestejäähdytyslevyn puhdistus ja kunnon tarkastus. Kalkkikiven muodostuminen, tukokset tai huono kosketus nestejäähdytyslevyssä vaikuttavat suoraan lämmönpoistotehokkuuteen. Tarkista: esteettömät jäähdytysnesteen virtauskanavat; Tasainen ja tiivis kosketus akkumoduuliin; Korroosio tai muodonmuutos.
Kiertovesipumpun tarkastus. Kiertovesipumppu on nestejäähdytysjärjestelmän ydinvoimakomponentti, ja se vaatii säännöllistä tarkastusta, jotta voidaan korjata: Epänormaali melu; Vakaa virtaus ja paine; Tärinä ja vuoto. Korjaa tai vaihda tarvittaessa.

(4) Akkumoduulin huolto: avain akun käyttöiän pidentämiseen. Vaikka nestejäähdytysjärjestelmä vähentää merkittävästi akun kulumista, tarvittava moduulin huolto on silti välttämätöntä.
Tarkista kennon johdonmukaisuus: Yksittäinen kennojänniteero; Lämpötilan johdonmukaisuus; Sisäisen vastuksen trendi. Jos ero on liian suuri, on suoritettava taajuuskorjaus tai vaihdettava moduuli. Puhdistus ja pölynpoisto
Akkutilan puhtaana pitäminen vähentää järjestelmän lämpö- ja pölyvaurioita elektroniikkakomponentteihin.
Kiinteiden osien tarkastus
Varmista, että moduulin kiinnitysosat ovat kunnolla kiinni tärinän aiheuttaman huonon kosketuksen estämiseksi.

(5) Ympäristön ylläpito: Ulkoiset tekijät, jotka määrittävät järjestelmän pitkän aikavälin vakauden
Huolehdi hyvästä tuuletuksesta energiavarastossa:
Vaikka järjestelmä on nestejäähdytteinen, riittävä ilmavirta osastossa vähentää lämmönpoistopainetta.
Vältä äärimmäisiä ympäristövaikutuksia:
Vältä suoraa auringonvaloa korkeissa lämpötiloissa.
Jäätymisenestotoimenpiteitä tarvitaan kylmillä alueilla.
Vahvistettu tiivistys ja suojaus ovat tarpeen kosteissa tai syövyttävissä ympäristöissä.

6. Usein kysyttyjä kysymyksiä nestejäähdytteisistä paristoista

Uuden energiateollisuuden nopean kehityksen myötä energian varastointijärjestelmistä on vähitellen tulossa energiarakenteen keskeinen keskus. Lukuisten energian varastointitekniikoiden joukossa nestejäähdytteisistä akkuenergian varastointipakkauksista on tulossa alan valtavirtaa niiden korkean lämmönpoistotehokkuuden, korkean turvallisuuden, pitkän käyttöiän ja soveltuvuuden vuoksi suuriin energian varastointiprojekteihin. Tämä artikkeli vastaa useimmin kysyttyihin kysymyksiin useista eri ulottuvuuksista, mukaan lukien periaatteet, suorituskyky, sovellukset, asennus, huolto ja turvallisuus.

(1) Peruskäsitteiden UKK
Q1. Mikä on nestejäähdytteinen akkuenergian varastointipaketti?
Nestejäähdytteinen akkuenergian varastointipaketti on energiaa varastoiva tuote, joka käyttää nestejäähdytystä akun lämpötilan hallintaan. Akut tuottavat suuren määrän lämpöä käytön aikana, varsinkin suurilla virroilla ja suuritehoisissa lataus- ja purkutilanteissa. Lämmön kerääntyminen voi johtaa akun suorituskyvyn heikkenemiseen ja jopa turvallisuusriskeihin. Nestejäähdytysjärjestelmä käyttää jäähdytysnestettä, joka kiertää putkien sisällä, poistaakseen nopeasti lämmön, saavuttaen erittäin tarkan lämpötilan säädön ja mahdollistaen akun toiminnan optimaalisella lämpötila-alueella, mikä parantaa järjestelmän turvallisuutta ja käyttöikää.

Q2. Miksi akun lämpötilan valvonta on tarpeen? Litiumioniakut ovat erittäin herkkiä lämpötilalle. Liian korkeat lämpötilat kiihdyttävät akun kulumista ja lisäävät merkittävästi lämmön karkaamisen riskiä; liian alhaiset lämpötilat heikentävät lataamisen ja purkamisen tehokkuutta ja voivat jopa estää lataamisen kokonaan. Akun pitäminen tasaisella ja vakaalla lämpötila-alueella on ratkaisevan tärkeää energian varastointijärjestelmien kestävän ja turvallisen toiminnan varmistamiseksi. Nestejäähdytystekniikka kehitettiin parantamaan lämpötilan säädön tarkkuutta, vähentämään lämpötilaeroja ja parantamaan lämmönpoistotehokkuutta.

Q3. Mitä eroa on nestejäähdytyksellä ja ilmajäähdytyksellä?
Nestejäähdytys käyttää jäähdytysnestettä suunnatun lämmönpoiston saavuttamiseksi, kun taas ilmajäähdytys perustuu pelkästään ilmavirtaan. Nestejäähdytys tarjoaa nopeamman lämmön haihtumisen, paremman lämpötilan tasaisuuden ja paremman turvallisuuden, joten se sopii suuriin energian varastointijärjestelmiin. Ilmajäähdytys, vaikka se on suhteellisen edullinen, kärsii epätasaisesta lämpötilan säädöstä ja sopii paremmin pienimuotoiseen energian varastointiin. Energian varastointipaikkojen laajentuessa nestejäähdytys on yhä useammin korvaamassa ilmajäähdytystä pääratkaisuna.

Q4. Mikä on jäähdytysneste nestejäähdytysjärjestelmässä? Onko se vaarallista?
Jäähdytysneste on yleensä etyleeniglykolin ja veden seos, jolla on erinomainen lämmönjohtavuus, syttymättömyys, alhainen haihtuvuus, korroosionkestävyys ja jäätymisenkestävyys. Sen sähkönjohtavuus on erittäin alhainen, joten vuodot eivät heti aiheuta oikosulkua. Useimmat jäähdytysnesteet ovat erittäin turvallisia, samanlaisia ​​kuin ajoneuvojen jäähdytysnesteet, eikä niitä ole luokiteltu vaarallisiksi aineiksi.

(2) Usein kysyttyä työperiaatteista
Q5. Miten nestejäähdytysjärjestelmä jäähdyttää akkua?
Nestejäähdytysjärjestelmän ydin koostuu nestejäähdytyslevystä, jäähdytysnesteestä, vesipumpusta, lämmönvaihtimesta ja säätimestä. Kun akku tuottaa lämpöä käytön aikana, lämpö siirtyy jäähdytysnesteeseen akkumoduulin ja nestejäähdytyslevyn välisen kosketuksen kautta. Jäähdytysneste kiertää vesipumpun käyttövoiman alla kuljettaen lämmön pois ja siirtäen sen lämmönvaihtimeen, jossa se sitten haihtuu ilman tai jäähdytyslaitteiden kautta. Koko järjestelmä muodostaa jatkuvan lämmönvaihtosyklin, joka pitää akun terveellä lämpötila-alueella.

Q6. Mikä on nestejäähdytyslevyn tehtävä?
Nestejäähdytyslevy on kiinnitetty suoraan akkumoduuliin ja on avainkomponentti lämmönsiirrossa. Sen sisäinen tarkkuusvirtauskanavarakenne mahdollistaa jäähdytysnesteen tasaisen kosketuksen lämmönpoistopinnan kanssa, mikä mahdollistaa tehokkaan lämmönpoiston ja minimaalisen lämpötilaeron hallinnan. Nestejäähdytyslevyn suorituskyky määrää nestejäähdytysjärjestelmän lämmönpoiston laadun ja akun käyttöiän.

Q7. Vaatiiko nestejäähdytysjärjestelmä älykästä ohjausta?
Kyllä. Nestejäähdytysjärjestelmät on tyypillisesti integroitu akunhallintajärjestelmiin (BMS). Lämpötilan noustessa järjestelmä lisää automaattisesti jäähdytysnesteen virtausta, säätää venttiilien asentoa ja aktivoi tehostintilat tarkan lämpötilan säädön saavuttamiseksi. Älykäs ohjaus ei ainoastaan ​​paranna tehokkuutta, vaan tarjoaa myös oikea-aikaiset hälytykset tai sammutukset epänormaaleissa tilanteissa, mikä takaa turvallisuuden.

(3) Performance Advantagen usein kysytyt kysymykset
Q8. Mitkä ovat nestejäähdytteisten energiavarastojen tärkeimmät edut?
Nestejäähdytteisten energiavarastojen tärkeimmät edut ovat:
Tarkempi lämpötilan säätö, akkujen lämpötilaerot säädellään 3 °C:n sisällä;
Nopeampi lämmönpoistopalaute, joka pystyy käsittelemään suuritehoisia sovelluksia;
Parempi akun käyttöikä, pidentää käyttöikää 20–40 %;
Turvallisempi käyttö, mikä vähentää lämmön karkaamisen riskiä;
Suurempi energiatiheys, mikä mahdollistaa kompaktimman järjestelmän;
Alhaisempi melu, sopii teollisiin ja kaupallisiin sovelluksiin.

Q9. Kuluttaako nestejäähdytysjärjestelmä sähköä? Vähentääkö se energian varastoinnin tehokkuutta?
Nestejäähdytysjärjestelmä kuluttaa jonkin verran energiaa pumpun toimintaan ja lämmönvaihtoon. Kokonaisenergiankulutus on kuitenkin hyvin alhainen, yleensä 1–3 % energian varastointijärjestelmän kokonaisenergiasta. Verrattuna sen tuomaan parantuneeseen turvallisuuteen ja pidentyneeseen käyttöikään, tämä energiankulutus on täysin hyväksyttävissä rajoissa.

Q10. Vaikuttaako nestejäähdytysjärjestelmän melu sen käyttöön?
Nestejäähdytysjärjestelmän melu tulee pääasiassa vesipumpusta ja tuulettimesta, ja se on yleensä alhaisempi kuin ilmajäähdytteisen järjestelmän. Koska nestejäähdytyksellä on korkea lämmönpoistotehokkuus, tuulettimen ei tarvitse toimia suurella nopeudella, mikä johtaa alhaisempaan kokonaismelutasoon, mikä tekee siitä sopivan meluherkille alueille, kuten tehtaille ja liikerakennuksille.

(4) Sovellusskenaarioiden UKK
Q11. Mitkä skenaariot sopivat nestejäähdytteisten energiavarastojen käyttöön?
Nestejäähdytteiset energiavarastopaketit soveltuvat kaikkiin skenaarioihin, joissa on korkeat vaatimukset lämmön haihtumista, turvallisuutta ja käyttöikää varten, mukaan lukien:
Laajamittainen verkkopuolen energian varastointivoimalaitokset;
Teollinen ja kaupallinen energian varastointi;
Aurinkosähköenergian varastointi; tuulivoiman varastointi;
Microgrid-järjestelmät;
Tietokeskuksen varmuuskopiointiteho;
Pikalatausasemat, akun vaihtoasemat, energian varastointi;
Energian varastointi korkeissa lämpötiloissa tai erittäin kylmissä ympäristöissä.

Q12. Vaatiiko asuintalojen energian varastointi nestejäähdytystä?
Yleensä ei. Asuinrakennusten energiavarasto on pienikokoinen, vähätehoinen ja tuottaa vähän lämpöä; ilmajäähdytys riittää. Nestejäähdytysjärjestelmät sopivat paremmin suurikapasiteettisiin energian varastointijärjestelmiin, joiden teho vaihtelee 50 kWh:sta MWh:iin.

Q13. Sopiiko nestejäähdytteinen energiavarasto korkean lämpötilan alueille?
Erittäin sopiva. Nestejäähdytysjärjestelmät voivat ylläpitää vakaata lämpötilan säätöä korkean lämpötilan alueilla, ja ne toimivat erityisen hyvin korkeissa lämpötiloissa, kuten aavikoissa, voimalaitoksissa ja konttihytissä. Äärimmäisessä kuumuudessa se voi toimia myös yhdessä ilmastoinnin kanssa.

Q14. Voivatko nestejäähdytysjärjestelmät toimia kylmillä alueilla?
Kyllä. Jäähdytysnesteellä on jäätymistä estäviä ominaisuuksia, ja nestejäähdytysjärjestelmä voi ylläpitää juoksevuutta alhaisissa lämpötiloissa. Se voi myös nostaa akun lämpötilaa lämpötilansäätöstrategioiden avulla, jolloin järjestelmä voi toimia normaalisti ympäristöissä, joissa pakkas on kymmeniä asteita.

(5) Asennuksen ja käytön usein kysytyt kysymykset
Q15. Mitä tulee ottaa huomioon asennettaessa nestejäähdytteistä energiavarastopakettia?
Varmista asennuksen aikana:
Hyvä ilmanvaihto ja ei esteitä työmaalla;
Kiinteä, vedenpitävä ja pölytiivis laitepohja;
Tiivis ja tiivis jäähdytysnesteputkien liitännät;
Tietoliikenne- ja voimalinjojen standardoidut johdotukset;
Ympäristön valo, tuuli ja sade eivät saa koskettaa suoraan akkua.
Järjestelmän asennuksen jälkeen tulee suorittaa kattava käyttöönotto, mukaan lukien virtausnopeus-, paine- ja lämpötilatestit. Oikea asennus voi merkittävästi vähentää myöhempiä vikoja ja parantaa turvallisuutta.

Q16. Voidaanko nestejäähdytteisiä energiavarastoja asentaa ulos?
Suurin osa nestejäähdytteisistä energian varastointituotteista on suunniteltu säiliöihin tai telineisiin, ja niitä voidaan käyttää suoraan ulkona. Ympäristönsuojelutoimenpiteet ovat kuitenkin välttämättömiä, kuten aurinkosuojat, sadesuojat, kosteudenkestävät perustukset ja ukkossuojat.

Q17. Pitääkö nestejäähdytteinen järjestelmä täyttää uudelleen asennuksen jälkeen?
Jotkut järjestelmät toimitetaan esitäytettyinä jäähdytysnesteellä, kun taas toiset vaativat lisäyksen paikan päällä. Jäähdytysnestettä on lisättävä valmistajan vaatiman pitoisuuden ja suhteen mukaan. Jäähdytysnesteen lisäämisen jälkeen on suoritettava ilmanpoistovaihe varmistaakseen, että järjestelmässä ei ole ilmakuplia, mikä ylläpitää hyvät virtauskanavat.

(6) Huollon usein kysytyt kysymykset
Q18. Kuinka usein nestejäähdytteisen järjestelmän jäähdytysneste tulee vaihtaa?
Yleensä suositellaan vaihtoa 1-2 vuoden välein. Korkeissa lämpötiloissa ja pitkän aikavälin suuritehoisissa käyttöskenaarioissa vaihtojaksoa voidaan lyhentää asianmukaisesti. Jos jäähdytysneste on samea, värjäytynyt tai sisältää epäpuhtauksia, se on vaihdettava välittömästi.

Q19. Milloin nestejäähdytteinen putkisto tulee tarkastaa? Seuraavat tilanteet vaativat välitöntä tarkastusta:
Akun lämpötilan epänormaali nousu;
Järjestelmän hälytys, joka ilmaisee virtausnopeuden vähenemisen;
Jäähdytysnesteen paineen vaihtelut;
Nestemäiset jäljet ​​maassa;
Pumpun epänormaali ääni tai merkittävä tärinä.
Säännölliset tarkastukset voivat estää pitkittyneiden pienten vuotojen aiheuttamat turvallisuusriskit.

Q20. Vaurioituuko nestejäähdytysjärjestelmän vesipumppu?
Vesipumppu on suurella kuormituksella toimiva komponentti ja saattaa kulua pitkän käytön jälkeen. Sen yleinen käyttöikä on kymmeniä tuhansia tunteja tai enemmän, ja se voidaan tarvittaessa vaihtaa. Säännöllinen melun, virtausnopeuden ja lämpötilan seuranta voi havaita pumpun ikääntymisen merkit etukäteen.

Q21. Tarvitseeko nestejäähdytysjärjestelmä puhdistusta?
Kyllä. Jäähdytysnesteessä olevat kerrostumat tai kalkki heikentää lämmönvaihdon tehokkuutta. Puhdistusjakso riippuu käyttöympäristöstä ja jäähdytysnesteen laadusta; täydellinen puhdistus suositellaan 1-2 vuoden välein.

(7) Turvallisuutta koskevat usein kysytyt kysymykset
Q22. Aiheuttaako vuoto nestejäähdytysjärjestelmässä oikosulun?
Ei, se ei aiheuta välitöntä oikosulkua. Jäähdytysnesteen johtavuus on erittäin alhainen ja se on paljon turvallisempaa kuin puhdas vesi. Paristokotelossa on myös vuotojen havaitsemis- ja hälytystoiminnot; järjestelmä sammuu automaattisesti havaitessaan riskin. Vuototapahtumat ovat erittäin harvinaisia, kun niitä huolletaan ohjeiden mukaisesti.

Q23. Voiko nestejäähdytteinen energiavarastointi kokea lämmön karkaamisen?
Mikä tahansa litiumakkujärjestelmä sisältää teoreettisen riskin, mutta nestejäähdytys vähentää merkittävästi todennäköisyyttä. Tarkalla lämpötilansäädöllä, tasaisella lämmönpoistolla ja älykkäillä suojamekanismeilla nestejäähdytys estää tehokkaasti lämmön leviämistä, mikä tekee siitä yhden turvallisimmista tällä hetkellä saatavilla olevista energian varastoinnin lämpötilan säätömenetelmistä.

Q24. Mitä tapahtuu, jos nestejäähdytteinen järjestelmä menettää tehonsa?
Järjestelmä lakkaa kiertämästä, mutta niin kauan kuin akun lämpötila ei jatka nousuaan, välitöntä vaaraa ei ole. Jos BMS toimii suurella teholla, BMS vähentää automaattisesti tehoa tai lopettaa toiminnan varmistaakseen, että akun lämpötila ei jatka nousuaan.

Q25. Mitä palontorjuntakeinoja on saatavilla nestejäähdytteiseen energian varastointiin?
Näitä ovat tyypillisesti: savu- ja lämpötila-anturin valvonta; kaasusammutusjärjestelmät (kuten rikkiheksafluoridi, inertit kaasut); sähköturvallisuustoimenpiteet, kuten sulakkeiden suojaus ja virranrajoitus; ja itsenäinen lämmöneristysrakenne säilytysosastolle.

(8) Hankintoja ja valintoja koskevat usein kysytyt kysymykset
Q26. Mitä indikaattoreita tulee ottaa huomioon valittaessa nestejäähdytteistä energiavarastopakettia? Mukaan lukien, mutta niihin rajoittumatta: Lämpötilaeron säätömahdollisuus; Akun tyyppi (esim. litiumrautafosfaatti); Energian tiheys; Kehittynyt nestejäähdytysrakenteen suunnittelu; Jäähdytysnesteen kestävyys; BMS-älytaso; Järjestelmän turvallisuus sertifiointi; Järjestelmän käyttöikä ja takuuhuolto; EMS-yhteensopivuus.

Q27. Onko nestejäähdytteinen energiavarasto kalliimpaa kuin ilmajäähdytteinen varastointi?
Vaikka laitteen alkuperäinen hinta on todellakin korkeampi, nestejäähdytys tarjoaa merkittäviä etuja pitkäaikaiseen käyttöön verrattuna: Pidempi akun käyttöikä; Vähemmän vikoja; Pienempi turvallisuushäiriöiden riski; Pienemmät ylläpitokustannukset.
Koko elinkaarikustannukset ovat itse asiassa edullisemmat.

Nestejäähdytteisistä akkuenergian varastointipaketeista, joilla on useita etuja, kuten turvallisuus, luotettavuus, korkea hyötysuhde ja pitkä käyttöikä, on tulossa energian varastointiteollisuuden ydinteknologiatrendi. Nestejäähdytteisten järjestelmien perusteiden, toimintamekanismien, turvallisuusstrategioiden, huoltomenetelmien ja sovellusskenaarioiden perusteellisen ymmärtämisen ansiosta käyttäjät voivat tieteellisemmin arvioida, käyttää ja hallita tätä edistynyttä energian varastointitekniikkaa.
